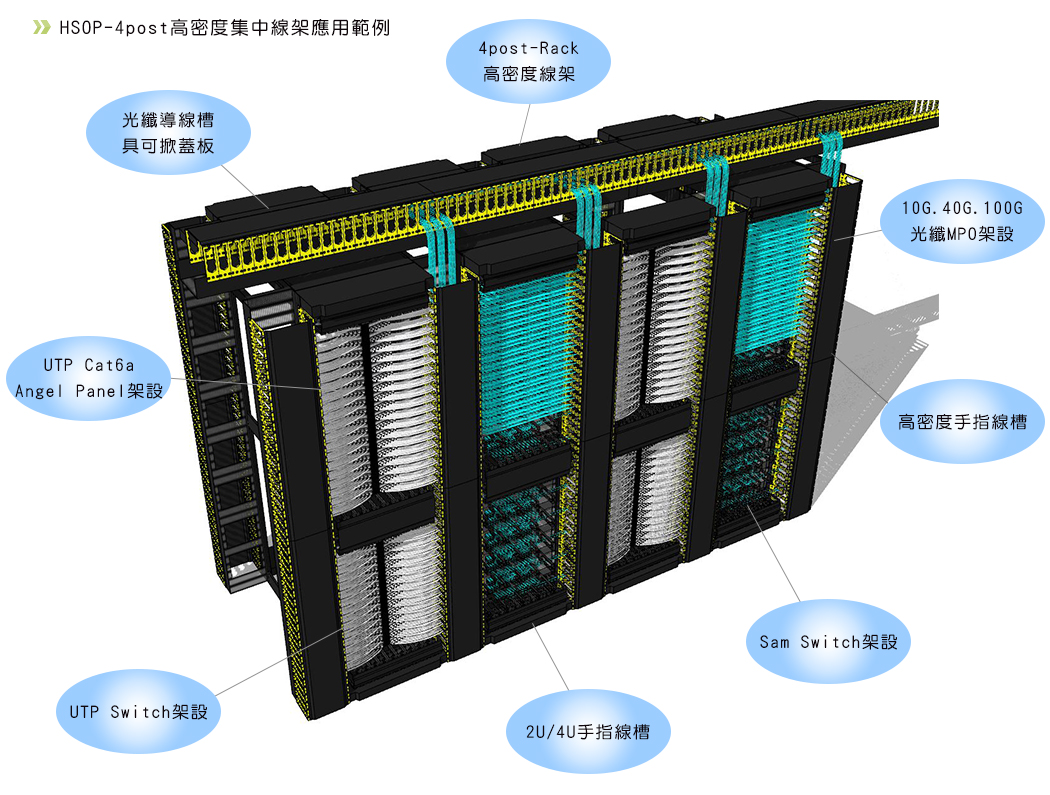

HSOP-4post Series Cable Management Open Rack |
|
HSOP-4post高密度集中線架-密閉式系列
HSOP-4post高密度集中線架-開放式系列
具有櫃式設計(具前後門及左右側板) 及開放式設計(無門及側板),可供客戶彈性選擇樣式及模組化擴充
使用具UL-94V0難燃塑膠材質,符合機房消防安全規範,以1U一手指線槽模組化方式組合,卡入鋼製線槽組成
上架設備每U可對應左右二側手指線槽各1孔,與U數對應,手指線槽具有鋸齒狀出線孔設計,可自動卡住線束
出線孔徑:手指線槽每1鋸齒狀出線孔,可供直徑6mm-Cat6-UTP*70條進出走線
每台機架,可安裝單面或雙面高密度手指線槽或C型線槽,並可擴充併聯,蓋板上下二片式,具彎折強化設計
免工具雙手即可拆卸線槽蓋板開啟功能,雙/單面線槽,均具前後進線孔,及束線孔,可輕易進出線及整線美觀功能
|
|
|
HSOP-Series 4post 開放式機架 標準尺寸表 |
(23"或特殊尺寸可接受訂製生產) |
尺寸單位mm製 |
NO |
產品名稱 |
產品型號 |
總寬 |
內寬 |
總深 |
總高 |
內高 |
U數 |
01 |
高密度開放式機架 4post |
HSOP-4post-48U" |
550 |
450 |
1070 |
2288 |
2134 |
48U |
02 |
高密度開放式機架 4post |
HSOP-4post-45U" |
550 |
450 |
1070 |
2155 |
2001 |
45U |
03 |
高密度開放式機架 4post |
HSOP-4post-42U" |
550 |
450 |
1070 |
2021 |
1867 |
42U |
註 |
#安裝前後高密度手指型線槽後,機架總深為110cm! |
|
HSOP-Series 4post 高密度手指型線槽 標準尺寸表 |
(特殊尺寸可接受訂製生產) |
尺寸單位mm製 |
NO |
產品名稱 |
產品型號 |
孔面積 |
孔位數 |
總寬 |
總深 |
總高 |
配合 |
01 |
高密度手指型線槽12" |
HCBM45U-30W |
2673 |
96 |
300 |
203.7 |
依機架高度 |
02 |
高密度手指型線槽8" |
HCBM45U-20W |
2673 |
96 |
200 |
203.7 |
依機架高度 |
03 |
高密度手指型線槽6" |
HCBM45U-15W |
2673 |
96 |
150 |
203.7 |
依機架高度 |
04 |
高密度手指型線槽4" |
HCBM45U-10W |
2673 |
96 |
100 |
203.7 |
依機架高度 |
|
HSOP-Series 2post 其他選購附件產品 標準尺寸表 |
(特殊尺寸可接受訂製生產) |
尺寸單位mm製 |
NO |
產品名稱 |
產品型號 |
總寬 |
總深 |
總高 |
顏色 |
規格2 |
規格3 |
01 |
上方U型線槽 |
H-TOP-TRY |
500 |
224 |
145 |
黑色 |
- |
- |
02 |
2U手指型理線槽 |
HCBM2U-164D |
483 |
164 |
88 |
黑色 |
- |
- |
03 |
上方梯形線架 Try |
CB-TRY-20~60W |
200~600 |
- |
100 |
黑色 |
30W |
40W |
04 |
C型開口式整線環 |
HCBM-C-10W |
4-12" |
203.7 |
44 |
黑色 |
8" |
12" |
05 |
光纖餘線繞線環 |
HCBM-FR-TR |
80 |
150 |
44 |
白色 |
黃色 |
橘色 |
06 |
1U免工具氣密檔板 |
1U-CL-PL |
483 |
47 |
44 |
黑色 |
- |
- |
|
